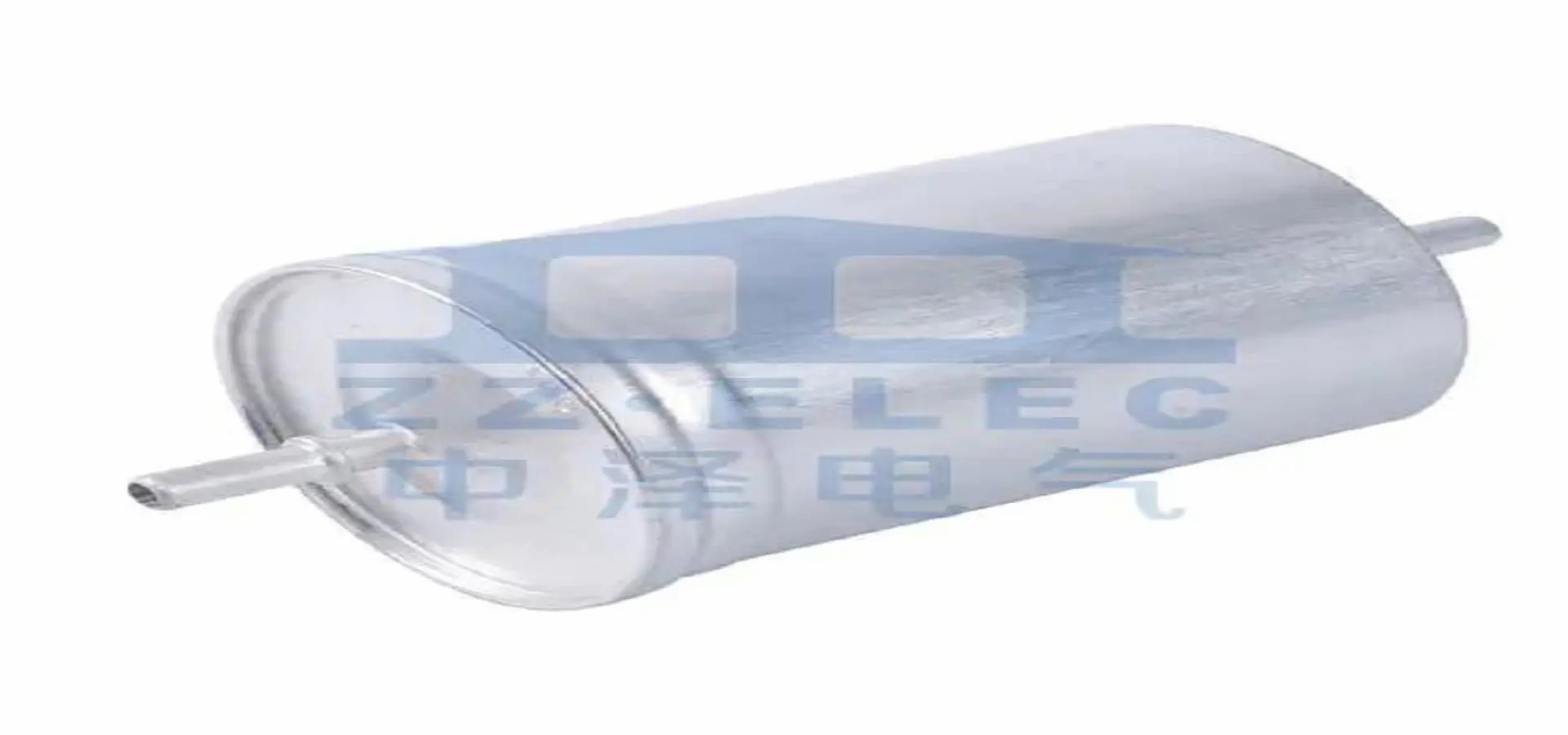

Komponen kapasitor aluminium

Itu kapasitor elektrolitik aluminium adalah salah satu andalan industri kapasitor yang digunakan dalam jumlah besar baik sebagai perangkat ED dan dalam bentuk SMD. Mereka menawarkan tingkat kapasitansi untuk volume yang diberikan dan biasanya merupakan salah satu jenis biaya. Mereka memiliki kisaran suhu operasi yang tinggi dan spektrum frekuensi operasional yang sangat luas dan karenanya sering terlihat dalam aplikasi seperti catu daya atau konverter daya mode switching karena mereka menghaluskan tegangan DC dan mengurangi kebisingan pada frekuensi yang lebih tinggi. Mereka juga umumnya ditemukan dalam catu daya 50/60 Hz untuk tujuan decoupling.

Kapasitor elektrolitik aluminium terdiri dari foil aluminium anoda, foil aluminium katoda dan elektrolit cair yang menghubungkan keduanya dan membentuk dielektrik. Properti inilah yang memungkinkan nilai kapasitansi besar dalam paket kecil dengan nilai impedansi rendah dibandingkan dengan dielektrik lain seperti mylar atau mika dan bahkan lebih rendah dari superkapasitor.

Foil aluminium anoda terukir, dikeraskan dan kemudian lapisan aluminium oksida isolasi elektrik AL2O3 terbentuk di atasnya menggunakan arus yang diterapkan. Proses ini disebut oksidasi anodik dan ini memberikan aluminium anoda struktur granular karakteristik yang dapat menyerap banyak energi. Anoda kemudian dihubungkan ke sirkuit internal melalui terminal logam.

Setelah anoda dihubungkan, foil aluminium katoda terukir dan lapisan tipis aluminium oksida juga terbentuk. Katoda terhubung ke terminal grounding dan bertindak sebagai kolektor. Elektrolit adalah cairan konduktif secara ion yang menghubungkan kedua foil dan berfungsi sebagai katoda yang sebenarnya. Ini juga bertanggung jawab untuk memungkinkan kapasitor untuk mendapatkan diri sendiri; Ketika titik lemah lokal dalam dielektrik mengembangkan arus bocor yang mengalir melalui itu meningkatkan ketebalan dielektrik di lokasi itu, sehingga meningkatkan resistensi.

Fitur utama lain dari kapasitor elektrolitik aluminium adalah bahwa itu adalah perangkat terpolarisasi. Ini berarti bahwa polaritas tegangan DC yang benar harus diterapkan untuk mengoperasikannya dengan aman. Mencoba mengoperasikannya dengan tegangan AC atau polaritas yang salah akan melakukan pendek dan menghancurkan kapasitor.

Karena kinerjanya dan kapasitor elektrolitik aluminium yang relatif rendah adalah bahan pokok untuk banyak aplikasi seperti catu daya dan konverter daya mode sakelar, dalam konversi DC-ke-DC dan penyimpanan energi. Mereka juga populer di bidang elektronik otomotif sebagai kapasitor decoupling input dan output, dalam kontrol industri dan catu daya yang tidak terputus.

Ketika membandingkan ESR dari berbagai produsen kapasitor elektrolitik aluminium, harus dicatat bahwa perbedaannya relatif kecil. Perbedaan yang lebih besar terletak pada peringkat kapasitansi dan tegangan dari kapasitor individu. Mengubah kemasan (ukuran) kapasitor biasanya tidak secara signifikan mengubah ESR, namun itu akan mempengaruhi arus riak dan ketahanan panasnya. Peringkat tegangan kapasitor menentukan berapa banyak daya yang dapat ditangani; Peringkat tegangan yang lebih tinggi membutuhkan paket berukuran lebih kuat dan lebih besar.
